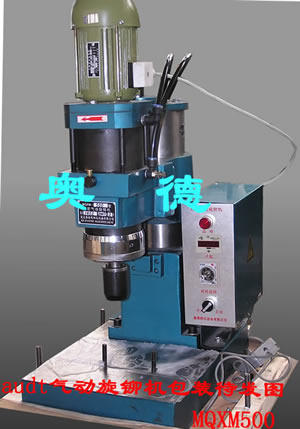

MQXM500旋铆机︱铆接机（继电器控制电路）
MQXM500旋铆机︱铆接机（MCU*液晶显示控制电路）

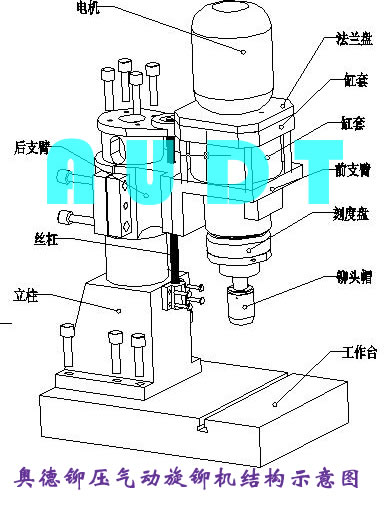

旋铆机︱铆接机三维结构图
旋铆机︱铆接机两维图
此铆接机设备优点
功耗小,清洁,输出力大,稳定性好,速度快效率高,占地空间小.
设备的应用领域
克服原液压铆接机速度慢,喉深小，功耗高,而气动旋铆机铆接工件的范围有限制而的,它适用于铆接机的所使用的任何领域.
选用配置
继电器控制电路,PLC集中控制,液晶显示人机对话,安全光栅保护,压力传感器,压力变送器,压力值实时显示,声光报警功能.以及可以根据客户的要求指定相关品牌按要求进行定做.
机台参数
可实现定制.
标准新品参数
MQXM500
各型号技术参数
MQXM500 气动铆接机
额定工作压力（KN）
5
使用空气压力（MPa)
0.5
大闭合高度（mm)
210
工作台面尺寸(mm)
280×360
保压时间（s)
0～5
电机功率（W）
250
喉口深度（mm）
155
使用电源电压（V）
380
外型尺寸（mm)
900×800 ×1050

大旋铆能力（实心A3钢为标准）

未成形前直径φ5成形后的直径为φ6~φ6.5mm
大行程(mm)
40
闭合高度调整量mm
150
旋铆主轴行程微调节量mm
20
每次旋铆循环耗气量L
3.9

气动旋铆机的应用范围主要是在汽车零部件、五金件、金属与非金属的连接件、轴承铆配、电子行业空心实心铆钉的铆接、有铆钉的或连接轴，螺母翻铆，高、低压配件，自行车零部件，渔具制造业，门窗五金等等行业铆接机的分类主要是根据铆压能力来分类的，若需要空心冲铆有两种可以实现铆接，要求不高，自动送料，能不脱落，不承受拉脱力，的可以用自动送料铆钉机，而且空心铆钉壁厚要求很薄，不能太厚，否则也难以实现工艺要求，如果铆接要求很高实心的或空心壁厚较大铆接强度要高牢固外观要求较高，那必须用旋铆机铆接机来实现您可以点击我们的“部分客户产品铆接照片”来了解它。　　
