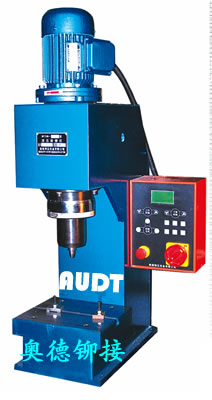

MYXM6300 型精密旋铆机 (MYXM6300液压旋铆机，铆接机控制全部采用ＭＣＵ液晶显示控制系统)

1、输入 2.5 MPa 油压时，大旋铆压力 63 ＫＮ（ 6.3t ）

2、 大旋铆工件直径 : ￠ 3~ ￠ 18mm 　　　设备总行程 4 ０ mm, 可调行程 :20mm( 带刻度标尺 )

大闭合高度 210mm 闭合高度调整量 0mm 。　　含泵站系统压力调节阀（外接式）

含泵站系统速度调节阀（外接式）　　　　保证机体刚度及强度：采用好钢板结构

工作台面尺寸 :250mm × 300mm, 工作台面中心有一条 14#”T” 型槽

喉深 150mm ； 功耗 :2.6KW 使用电源电压 : 三相四线 380V 交流

外型尺寸 : 900 × 800 × 1020mm 铆头总成行程可调节范围 : 20~40mm

3、 控制系统　双手控　 1 套 　　　　　开关启动电气控制系统（主要元件采用品牌产品）

设备的操作步骤及功能描述： 设备加好 32# 液压油 , 接好电源后 ( 黑线接 220V 零线 , 不能接地 , 如果二次接地 , 设备会自锁 ), 接通液压管路 A-A/ /B-B, 将主轴上的微调旋转刻度盘向上旋至高点 , 按下控制面板上的 ” 油泵启动 ”” 主轴启动 ”, 此时液晶显示器面板上将显示 ” 油泵启动 ”” 主轴启动 ” 的字样 , 油泵 motor 旋转方向应为指示的箭头方向 , 将控制模式设置为 ” 手动 ” ，此时液晶显示上面会显示出 ” 手动 ” 字样 , 按下面板上 的 ” ▽ ” 开关旋铆主轴下行按一次下行 2mm 直至低点 , 进行对模操作 , 好使主轴刚好碰到工件的表面 , 对好中心后 , 锁紧下工装 , 然后逐步按下面板上的 ” △ ” 此时主轴开始向上运动 . 主轴开始顺时针旋转 ( 从上向下看 ), 操作人员将零件放入定位夹具中，将控制模式设置为 ” 自动 ”, 主轴下行时间调节至 2.5 秒 , 主轴上行时间调节至 2.5 秒 , 此时开始旋铆工件了 , 但仅是刚接触工件表面 , 然后慢慢地旋松上面的刻度盘 , 此时已逐步开始旋铆工件了 , 再按下双手按钮或脚踏开关启动设备，液压缸行程工作，对工件逐步旋铆，边调节刻度盘边旋铆 , 直至工件铆成需要的形状以及松紧度的要求 , 然后锁紧刻度盘 , 再放入第二个工件即可完成合格的产品加工 , 在操作过程中 , 速度调节可以通过机器侧面的调速旋钮来完成速度的调节 , 本设备无冲击，无噪音，旋铆头接触工件，下压铆合行程，开始工作对产品装配，产品装配后，则电脑 CPU 开始起动，控制返程与进程．从而实现旋铆压力在规定的范围内无级别可调。 为了控制设备的工作效率 , 可以在设备的铆合行程范围内 , 将电脑主板上面的上行时间与下行时间进行设定 , 以调节合适的范围内 , 达到率 .
