奥德→ 冷挤压铆接如汽车大梁铆接
用途及液压高压泵性能及参数

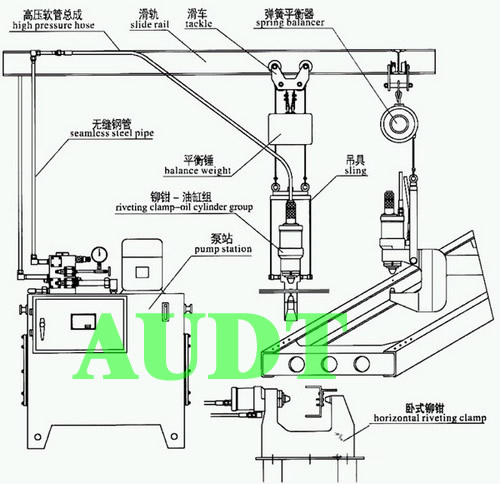

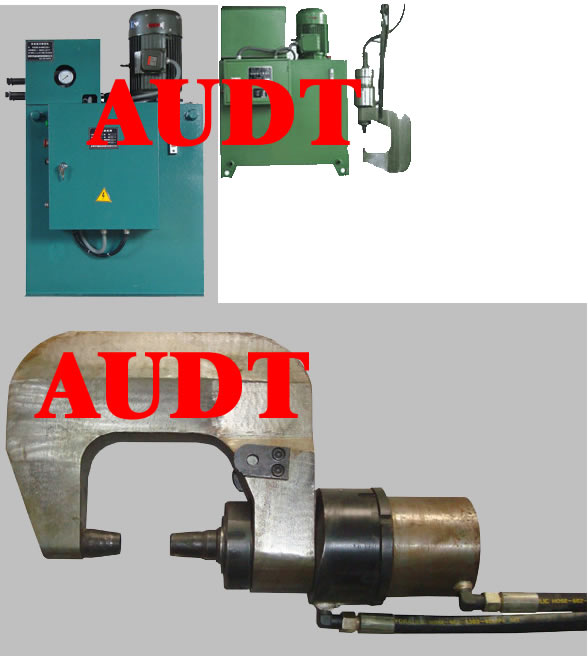

设备主要构成： 高压液压泵站系统、铆钳、平衡器、铆接模具、液压油管、电器控制箱、吊件及吊钩主要部件构成。

主要用途
1、重型汽车、公共汽车、轻型汽车、农用车等的车架制造。
2、铁路车辆方面的敞车、篷车、罐车等的侧架、芯盘、从板座、冲击座及侧柱边梁等的铆接。
3、桥梁钢结构的拼装。
4、鼓风机叶片的紧固。
5、矿车的铆接。
6、装上相应的装置还可进行冲孔、压装、打印及成型加工等作业。
特点
采用液压铆接具有以下优点：
1、铆接力大，铆接强度高（高于热铆、风铆、锤击等）；
2、铆钉受力均匀，铆接质量好，可矫正车架局部变形；
3、铆接速度快，约3秒钟既可铆接1只铆钉；
4、噪音低。
5、操作方便灵活，劳动强度低。


型号

铆接力
KN

系统压力

MPa

油泵流量
L/min

电机功率
KW

油箱容积
L

油管接口
mm

铆钉直径 mm

外形尺寸

重量

铆接速率
次/min

冷铆

热铆

L

W

W1

H

MYXM20S

200

6.3

35

4.0

250

M22×1.5

10

600

800

400

1250

350

26

MYXM20S

MYXM30S

300

52

5.5

300

M22×1.5

12

18-22

800

850

400

1300

380

26

MYXM30SZ

MYXM40S

400

66

7.5

400

M27×1.5

14

20-24

800

950

450

1380

450

25

MYXM40SZ

MYXM50S

500

95

11

500

M33×2

16

24-28

1000

1080

500

1400

520

24

说明
1.型号中 S为双铆，Z为带增压器，L为带散热器。
2.电源380V，50Hz。
3.铆接速率和公称铆接力是按相应铆钉直径对应铆钳油缸直径确定的，即分别对应油缸直径为90mm,110mm,125mm,140mm。
4.括号内参数为带散热器铆接机参数。
5.重量为不含液压油的重量。

第二部分为铆接钳

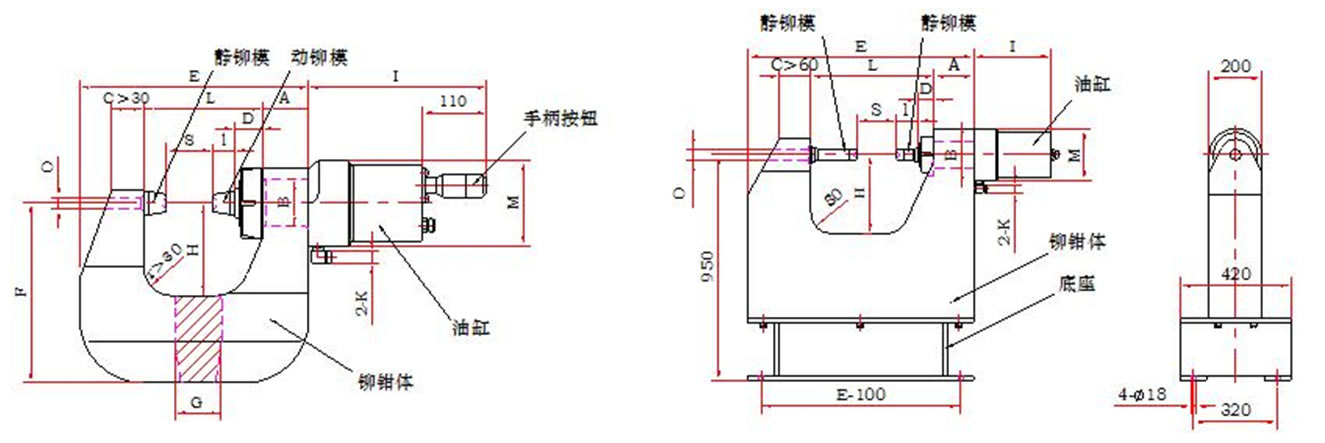

铆钳

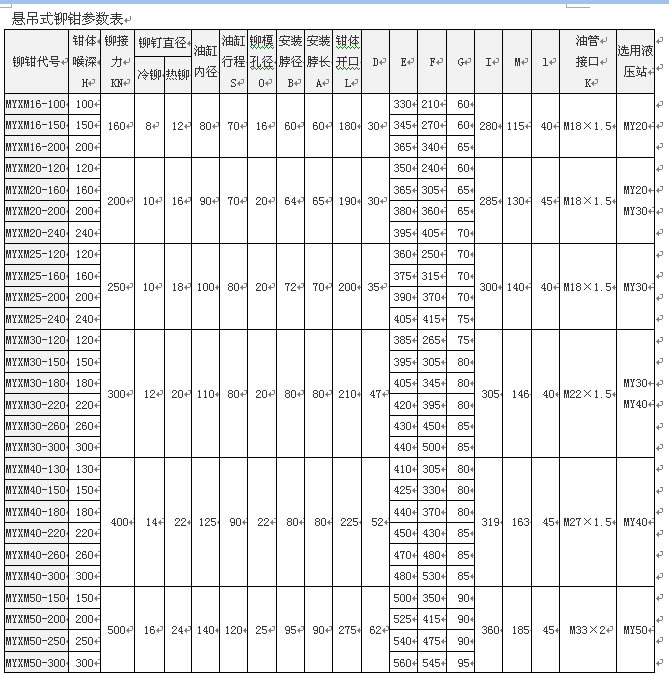

　　铆钳分为悬吊式和卧式，并且以悬吊式应用广泛。其主要组成部分包括铆钳油缸、铆钳体、动铆模、静铆模和手柄按钮等。
对于悬吊式铆钳，为保障铆钳的性能，同时尽可能的减小重量，以便操纵轻便灵活，铆钳体及铆钳油缸等零件采用了好的特殊钢材，并经优化设计，使其各方面性能达到优。
卧式铆钳一般采用铸钢制成并带有底座。

卧式铆钳参数表


铆钳代号

钳体
喉深
H

铆接力
KN

铆钉直径

油缸内径

油缸行程
S

铆模孔径
O

安装脖径
B

安装脖长
A

钳体开口
L

D

E

I

M

l

油管
接口
K

选用液压站

冷铆

热铆

MYW30-200

200

300

12

20

110

120

22

80

100

380

47

620

345

146

40

M22×1.5

MY30
MY40

MYW30-250

250

640

MYW30-300

300

660

MYW40-200

200

400

14

22

125

150

25

90

120

420

52

690

379

163

80

M27×1.5

MY40

MYW40-250

250

720

MYW40-300

300

740

MYW50-250

250

500

16

24

140

150

30

95

140

460

62

800

390

185

80

M33×2

MY50

MYW50-300

300

830

MYW50-350

350

860

说明
1）铆钳体尺寸可根据实际铆接部位设计。
2）铆钳配备的液压站为保证铆接速度尽量向小一规格的铆钳兼容。
3）使用同一铆钳铆接不同规格铆钉时，除需替换铆模外，液压站还需使用双压力机型。
为尽可能适应各种形状的工件及铆钉直径大小的需要，将铆钳制备成系列型号，以方便选用。对于特殊要求的铆钳（体）可随时与我公司联系。

铆接机︱旋铆机的应用范围主要是在汽车零部件、五金件、金属与非金属的连接件、轴承铆配、电子行业空心实心铆钉的铆接、有铆钉的或连接轴，螺母翻铆，高、低压配件，自行车零部件，渔具制造业，门窗五金等等行业铆接机的分类主要是根据铆压能力来分类的，若需要空心冲铆有两种可以实现铆接，要求不高，自动送料，能不脱落，不承受拉脱力，的可以用自动送料铆钉机，而且空心铆钉壁厚要求很薄，不能太厚，否则也难以实现工艺要求，如果铆接要求很高实心的或空心壁厚较大铆接强度要高牢固外观要求较高，那必须用旋铆机铆接机来实现您可以点击我们的“部分客户产品铆接照片”来了解它。　　
