液压机产品


?  设备介绍:

 本设备采用液压驱动,具有压力稳定 , 行程稳定特点 . 广泛应用于装配 , 压铆 , 金属拉伸 , 成形等行业 .

?  设计制造依据:

根据供需双方确认的技术协议。

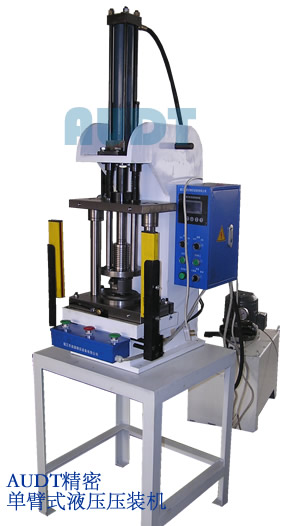

?  型号 :Y-01D 单臂式精密液压机

?  机体采用好钢板结构 .

?  额定工作压力 : 1T   < 输入油压力 :5MPa

工作行程 : 250mm 大闭合高度 : 450mm 工作台面尺寸 (L*W):380 × 400mm

操作模式 : 双手控控制 喉口深度: 120mm 模柄孔尺寸:∮ 20* 50mm

对模方式 : 点动对模 . 使用电源电压 :380V 额定功率 :2.5KW

  控制系统   1 套

MCU, 液晶显示,半自动 / 全自动 / 点动功能

设备的操作步骤及功能描述:

设备加好 32# 液压油 , 接好电源后 ( 接地线应接 220V 零线 , 不能接地 , 如果二次接地 , 设备会自锁 ), 接通液压管路 A-A/ /B-B, 按下控制面板上的 ” 油泵启动 ””, 油泵 motor 旋转方向应为指示的箭头方向 , 将控制模式设置为 ” 手动 ” ,按下面板上 的 ” ▽ ” 开关主轴下行按一次下行 2mm 直至低点 , 进行对模操作 , 好使主轴刚好碰到工件的表面 , 对好中心后 , 锁紧下工装 , 然后逐步按下面板上的 ” △ ” 此时主轴开始向上运动 . 操作人员将零件放入定位夹具中,将控制模式设置为 ” 自动 ”, 主轴下行时间调节至 2.5 秒 , 主轴上行时间调节至 2.5 秒 , 此时可以开始加工工件了 , 按下脚踏开关或双手控开关 , 液压缸行程工作,即可完成合格的产品加工 , 本设备对产品加工无冲击,无噪音,压力在规定的范围内无级别可调。

为了控制设备的工作效率 , 可以在设备行程范围内 , 将电器行程传感器的高度调节合适的范围内 , 达到率 .

注明 : 上行与下行时间 , 这个时间的概念为控制主轴的位移 ( 速度因为是一定值 .)

液压机又称液压压力机,由于其输出力大,稳定性能好所以得到广泛应用,其主要用于大行程装配,剪切,金属拉伸成形,压铆等行业,我们再加以其智能化控制模块以及安全系统,行程控制,压力控制等配置使其应用加精确。但由于其速度慢,不能形成率生产,我产们结合气动与液压的优点,完成了气液增力压力机,但由于使用的产品不同使用权用的场所不同,根据客户的要求定制相应的产品。我们的目标是为客户提供相匹配的产品。
