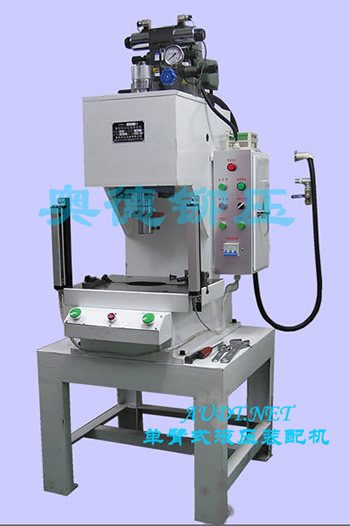

? Y-03D 型精密液压机

１．１　　输入 6.4MPa 油压时，大输出压力 30 ＫＮ （ 3T ）

　　　　　大闭合高度 200mm ( 主轴的下端面与工作台的垂直距离 )

含泵站系统压力调节阀（外接式） 含泵站系统速度调节阀（外接式）

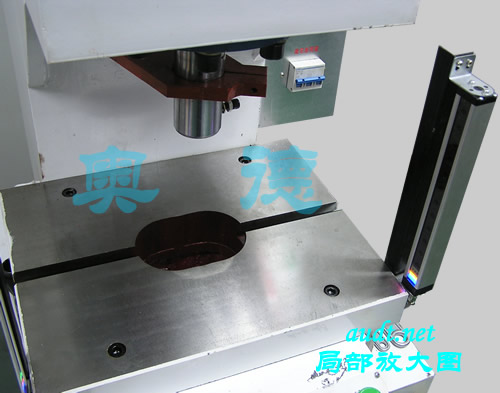

保证机体刚度及强度：采用好钢板结构 工作台面尺寸 : 450mm × 360mm , 工作台面中心有一条 18#”T” 型槽

喉深 180mm ； 功耗 :2 。 2KW 使用电源电压 : 三相四线 380V 交流

大工作行程 : 100mm 行程可调节量 50mm 行程可调节范围 : 50~ 100mm 之间可调节配工作柜 １． 2 控制系统　双手控　 1 套

　　　　　开关启动电气控制系统（主要元件采用品牌产品）

　　　　　设备的操作步骤及功能描述：

设备加好 32# 液压油 , 接好电源后 ( 接地线应接 220V 零线 , 不能接地 , 如果二次接地 , 设备会自锁 ), 接通液压管路 A-A/ /B-B, 按下控制面板上的 ” 油泵启动 ””, 油泵 motor 旋转方向应为指示的箭头方向 , 将控制模式设置为 ” 手动 ” ，按下面板上 的 ” ▽ ” 开关旋铆主轴下行按一次下行 2mm 直至低点 , 进行对模操作 , 好使主轴刚好碰到工件的表面 , 对好中心后 , 锁紧下工装 , 然后逐步按下面板上的 ” △ ” 此时主轴开始向上运动 . 操作人员将零件放入定位夹具中，将控制模式设置为 ” 自动 ”, 主轴下行时间调节至 2.5 秒 , 主轴上行时间调节至 2.5 秒 , 此时可以开始加工工件了 , 按下脚踏开关或双手控开关 , 液压缸行程工作，即可完成合格的产品加工 , 在操作过程中 , 速度调节可以通过泵站系统上的调速旋钮来完成速度的调节 , 本设备对产品加工无冲击，无噪音，压力在规定的范围内无级别可调。

为了控制设备的工作效率 , 可以在设备行程范围内 , 将电器控制箱的上行时间与下行时间进行设定 , 以调节合适的范围内 , 达到率 .

注明 : 上行与下行时间 , 这个时间的概念为控制主轴的位移 ( 速度因为是一定值 .)
