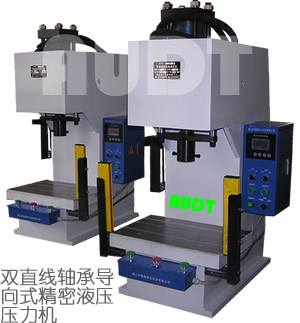

Y-10D 单臂式液压压装机 --外加风冷却器功能 　　　　　　　　　　　采购商 : 奥德莱斯 (日本)

? 设备介绍： 　本设备采用液压驱动，具有压力稳定 , 行程稳定特点 . 广泛应用于装配 , 压铆 , 金属拉伸 , 成形等行业 .

? 设计制造依据： 根据供需双方确认的技术协议。

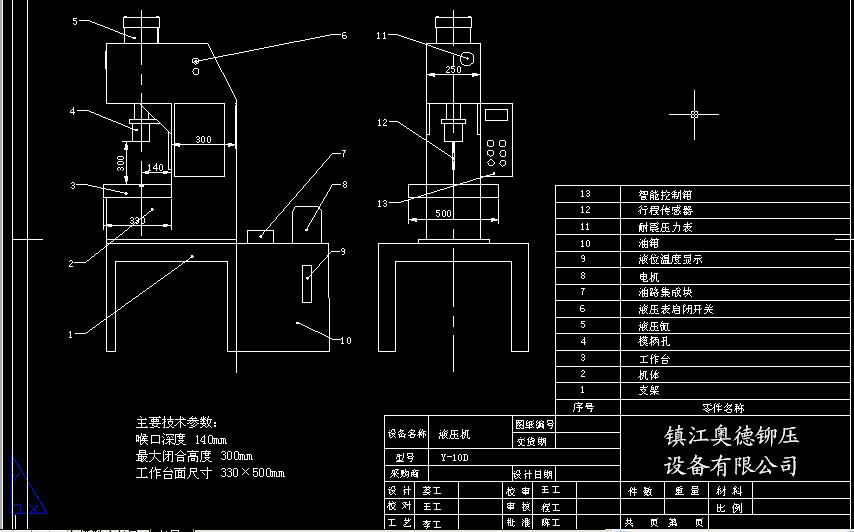

? 型号 :Y-10D 单臂式精密液压机 ? 机体采用好钢板结构 .

? 额定工作压力 : 10T < 输入油压力 :12MPa>

工作行程 : 200mm 大闭合高度 : 300mm 工作台面尺寸 (L*W):330 × 500mm

操作模式 : 双手控控制 喉口深度： 140mm 模柄孔尺寸：∮ 30* 50mm

对模方式 : 点动对模 . 使用电源电压 :380V 额定功率 :2.5KW

　 控制系统　　 1 套 MCU, 液晶显示，半自动 / 全自动 / 点动功能 , 红外线安全光幕保护电气控制系统

（主要元件采用品牌产品） 设备的操作步骤及功能描述：

设备加好 32# 液压油 , 接好电源后 ( 接地线应接 220V 零线 , 不能接地 , 如果二次接地 , 设备会自锁 ), 接通液压管路 A-A/ /B-B, 按下控制面板上的 ” 油泵启动 ””, 油泵 motor 旋转方向应为指示的箭头方向 , 将控制模式设置为 ” 手动 ” ，按下面板上 的 ” ▽ ” 开关主轴下行按一次下行 2mm 直至低点 , 进行对模操作 , 好使主轴刚好碰到工件的表面 , 对好中心后 , 锁紧下工装 , 然后逐步按下面板上的 ” △ ” 此时主轴开始向上运动 . 操作人员将零件放入定位夹具中，将控制模式设置为 ” 自动 ”, 主轴下行时间调节至 2.5 秒 , 主轴上行时间调节至 2.5 秒 , 此时可以开始加工工件了 , 按下脚踏开关或双手控开关 , 液压缸行程工作，即可完成合格的产品加工 , 本设备对产品加工无冲击，无噪音，压力在规定的范围内无级别可调。 为了控制设备的工作效率 , 可以在设备行程范围内 , 将电器行程传感器的高度调节合适的范围内 , 达到率 . 注明 : 上行与下行时间 , 这个时间的概念为控制主轴的位移 ( 速度因为是一定值 .)
