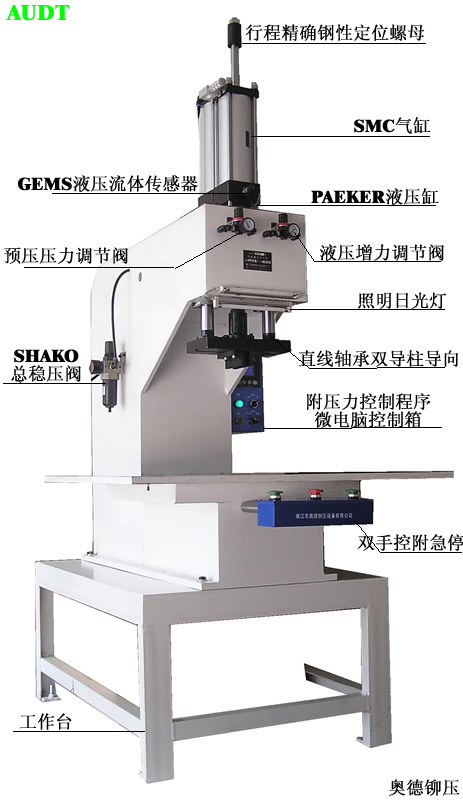

非标气液增压机产品


参数名称

技术参数

输入气源压力(Mpa)

0.6

预压大输出压力(KN)

4.5

液压增力大输出压力(KN)

50

预压行程(mm)

150

增力压力行程(mm)

20

行程调节范围(mm)

100~150mm

单次冲程耗气量(L)

1.5

设备闭合高度(mm)

300

工作台面尺寸(mm)

400*500

喉口深度(mm)

350

下行速度

120mm/S

回程速度

150mm/S

控制方式

双手控制

液压油替换频率

200天/次

液压油标号

长江以南68#, 长江以北 46#

外型尺寸mm

600*800*1900

电源
220V3W

重量KG

750

设备特点 :功耗仅为:3W,额定输出力:50KN,稳定性好,在20mm的增力行程范围内输出力的变化仅为 ±20Kg力, 设备的工作效率高,比普通液压机的速度快五至十倍.以此机型的配置为例,每分钟可以完成四十次左右的循环动作.而且速度可以很方便地调节,压力可以很方便地调节,对于模具的高低没有要求,在任何位置,下压过程中任一位置感应到工件及开始增压,而且由于独特的软到位,对于工件及模具没有任何损伤,立即转换成静压力的稳定输出.

设备的控制系统有较多种类,适应于不同用户的需求,可以有继电器控制电路,PLC控制电路,单片机控制电路,可以实现人机对话,易操作,安全性能好,配有双手控制方式,另可加上红外线光幕保护,使得安全性能好.

可以实现压力实时显示,精确地显示出压力值,另外可以实现压力控制,即需要多大的输出压力经过设定后,设备即可输出设定的力值,达到此力后设备自动回程.

另外我们可以根据客户的要求,进行设计相应的动作方式.

气液增压机的具体技术参数:输入6 bar 气压时,大冲压力 200 KN( 20t )  总行程 100mm, 其中增力行程 20mm 6 bar 气压时,快进行程力 415 KG 6 bar 气压时,返回行程力 339 KG 含增力行程转换阀(外接式)  含力行程控制节流阀"X"阀  压缩空气控制接口G3/8 机体形式为开口式单臂式结构。保证机体刚度及强度: 300mm < 横向操作宽度 > 300mm < 纵向操作长度 > 工作台面中心距模柄孔面垂直距离 : 280mm 上模连接方式为法兰联接一平板,平板为四导柱式。 工作台面有中心位置 ”T” 型槽同时配备压板螺栓与压块

           气液增压机产品因为其独特的五大特点---功耗小仅为220V 3W,输出力大---液压输出力

            大可达200T,效率高--是普通液压机速度的三~四倍,可调节方式多,便于调节,压力,

            速度,时间,位移等,体积小---很容易组装成生产线,很小的体积完成大设备的功能。

            动作过程自动分成两段,段快进行程,软到位保护模具,第二步为液压,稳定地

            输出液压压力。所以气液增压机广泛应用于汽车零部件制造业,轴承装配业,压铆螺柱

            螺母行业,无铆钉铆接的钣金行业等等。
