压铆螺柱螺母机产品

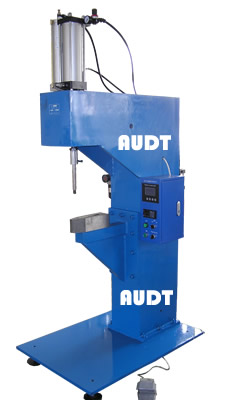

钢板结构压铆机照片

点击查看结构图

铸钢机体压铆机PRO.E图

点击查看结构图

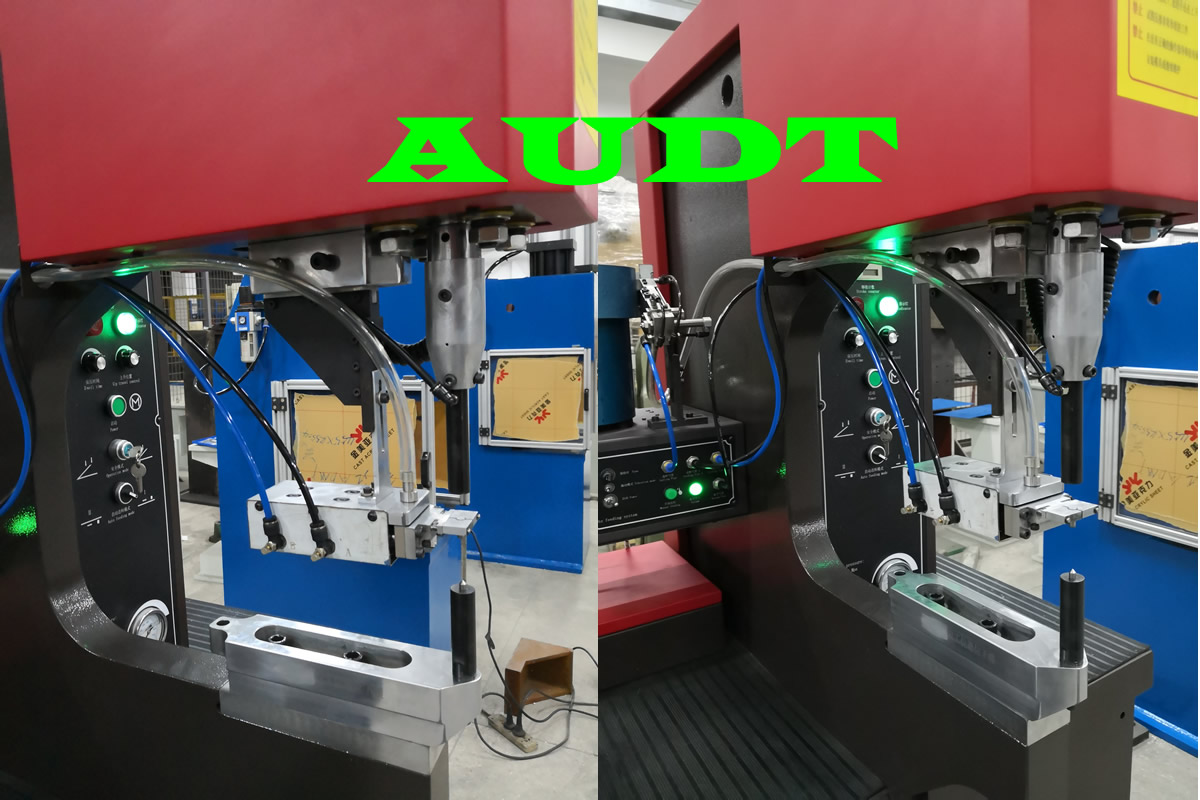

立式整体铸钢机体气液增力螺柱螺母压铆机
三星液晶显示器背板照片
放大照片
此铆接机设备优点

功耗5W,清洁无污染,输入气源的压力仅有0.5MPa,输出力大,稳定性好,速度快效率高,占地空间小.喉深达到400mm,两次压装动作,瞬间完成工件的压铆。

设备的应用领域

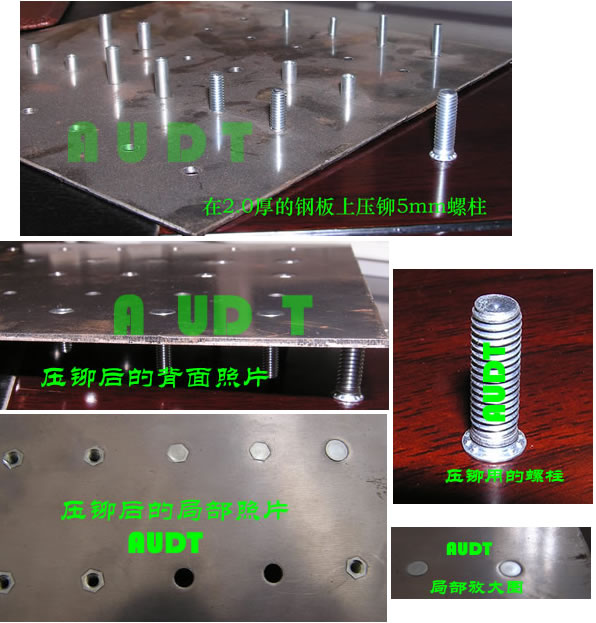

金属钣金件表面的压铆螺柱与螺母,配上压力传感器与压力显示提供了质量保证。

选用配置 继电器控制电路, PLC集中控制 , 液晶显示人机对话 ,安全光栅保护,压力传感器,压力变送器,压力值实时显示,声光报警功能.以及可以根据客户的要求指定相关品牌按要求进行定做.

Type of the equipment QYP-06

Technical parameter

技术参数

Output working pressure the most greatly

( 最大输出工作压力 )

60KN ( 6T )/80KN (8T)

The equipment needs introduction to compress the pressure of the air

设备需输入压缩空气的压力

0.6MPa

The main shaft puts the level and workingbench centre distance at the time of the initial state

初始状态时主轴下平面与工作台中心距离

150mm~200mm

喉口深度 (mm)

500mm / 700mm

The greatest journey of the main shaft

主轴最大行程

100mm / 150mm

Keep the time of the invariable pressure

保持恒定压力的时间

0~99 Second

Heighten the strength pressure journey most

最大增力压力行程

6,10,15,20mm

The equipment uses the voltage of the power

设备使用电源电压

220V Alternating current

50HZ

Mesa measurement of the table

工作台面尺寸

180*70*90mm

Mould handle hole measurement of the mould that the main shaft is installed

主轴装上模模柄孔尺寸

¢ 20mm × 35mm

Diameter of the main shaft

主轴直径

¢ 35mm

Control method of the safety in operation

操作控制方式

脚踏控制

           气液增压机产品因为其独特的五大特点---功耗小仅为220V 3W,输出力大---液压输出力

            最大可达200T,效率高--是普通液压机速度的三~四倍,可调节方式多,便于调节,压力,

            速度,时间,位移等,体积小---很容易组装成生产线,很小的体积完成大设备的功能。

            动作过程自动分成两段,第一段快进行程,软到位保护模具,第二步为液压,稳定地

            输出液压压力。所以气液增压机广泛应用于汽车零部件制造业,轴承装配业,压铆螺柱

            螺母行业,无铆钉铆接的钣金行业等等。
