无铆钉铆接机产品及工艺简述
无铆钉铆接设备"工作视屏下载 "
台式无铆钉铆接机

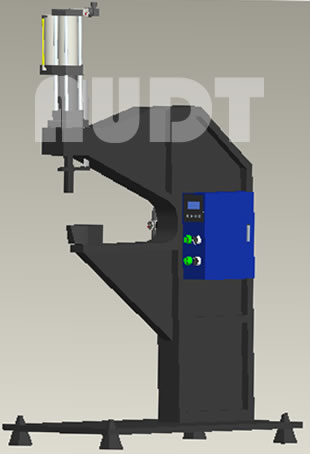

立式无铆钉铆接机
无铆钉铆接说明
无铆钉联接采用气液增压机,此设备的优点是: 独特的"软到位技术"保证工作过程冲击振动小,无噪声,极大地提高了工件铆接加工质量及模具寿命。铆合面光滑,无撕裂现象。 最大6bar或10bar压缩空气驱动无需液压系统即可产生200公斤-200吨的冲压力,冲压力可在额定最大值以下无级可调。铆接力可以无级调节,设备运行速度可以无级调速。气液增力缸专利密封结构设计,集气缸与液压系统的优势于一体,完善的结构是高效率、高质量、长寿命和运行成本低的可靠保证。我们还设立了感应开关,在预压气驱动的行程中,它只要在任何位置点感应到工件,就会立即转换成液压,无需走完全部行程,同时在增压的液压行程中压力稳定,误差极小. 同时我们采用多种控制方式,加入压力控制表,如果您需要压力为3.2T那么可以设定此压力,那么它输出的压力仅为3.2T.超过此值即自动回程. 采用气驱动液压油来完成作为动力执行元件,与气压或液压式冲压设备相比最高节能可达90%。 工作过程无冲击、无噪声,可极大地提高工件加工质量及模具寿命。
无铆钉铆接机模具照片
无铆钉铆接机实现铆接材料相异性铆接
异位性无铆钉铆接
厚不锈钢无铆钉铆接后照片

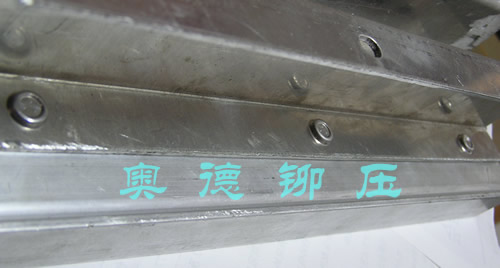

铝材无铆钉铆接后样品照片
母线无铆钉铆接照片
  • 无铆钉铆接工艺是两块金属材料通过压紧、拉伸、脱模、最终实现板材联接的一种方式。
  • 无铆钉铆接需要设备有两步动作,首先将两块板材压紧,然后通过专用模拉伸后实现成形铆接。
  • 无铆钉铆接机铆工件成形后的孔径、凸点大小、成形后的“燕尾”形状、上板的孔底形状、是决定无铆钉铆接强度的重要指标。
  • 不同材料的铆接,不同厚度的材料铆接均有不同的无铆钉铆接模具来成形的。
  • 我们可以根据不同的加工零部件设计不同的模具以及机体,基本主要是有单臂式、立式、还有手持式的无铆钉铆接机,

           气液增压机产品因为其独特的五大特点---功耗小仅为220V 3W,输出力大---液压输出力

            最大可达200T,效率高--是普通液压机速度的三~四倍,可调节方式多,便于调节,压力,

            速度,时间,位移等,体积小---很容易组装成生产线,很小的体积完成大设备的功能。

            动作过程自动分成两段,第一段快进行程,软到位保护模具,第二步为液压,稳定地

            输出液压压力。所以气液增压机广泛应用于汽车零部件制造业,轴承装配业,压铆螺柱

            螺母行业,无铆钉铆接的钣金行业等等。
